備えあれば・・・

最近、買ったデジカメはバッテリーが1日中もたないし、
携帯もデジカメ機能を使うとすぐにバッテリーが減る。
おまけにタブレットとWIMAXルーターもあるんですよね。

日帰りだと何とかぎりぎり大丈夫ですが、泊まりツー、
特にキャンプだと電源の確保が出来なかったりするのですよね。

そこで、ZZRに乗って開けたことはあるけど実際に使った事の無い、
インナーカウルのBOXを活用して電源確保します。

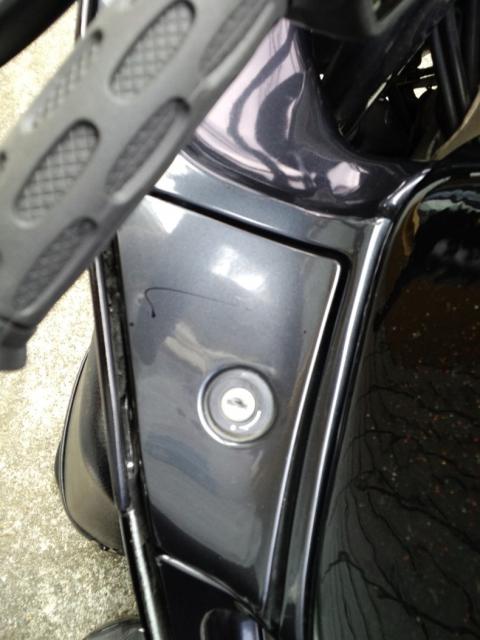

BOXは左側だけにあって、鍵付なんです。

鍵付いてるから料金所用に小銭入れにすることもできなっかったんです。
ZZRの他のユーザーさんは、鍵の部分を取って鍋の取っ手を付けた人いました。
でもただ蓋してるだけだと、走行中にパカパカしちゃいそうです(^^;

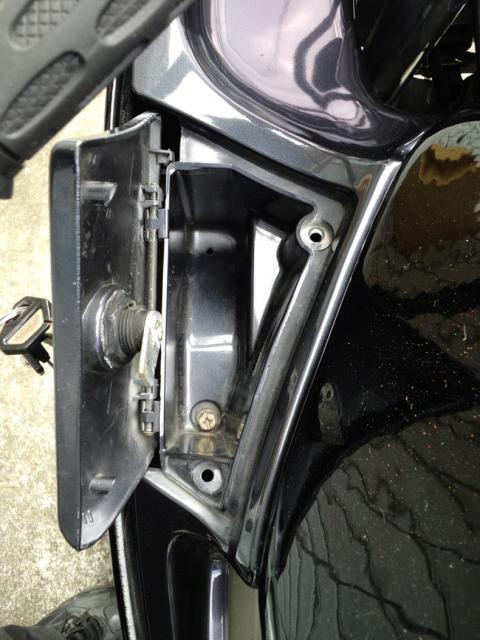

因みに開けるとこんな感じ~

ここに車の用のシガーソケットを付けちゃいます。
完全防水のBOXではないですが、よっぽどで無い限り
水が浸入することは無さそうなので、車用を使います。
まーいちばんの理由は390円と安かったので・・・(爆

電源は、キーONの時だけ通電するように、

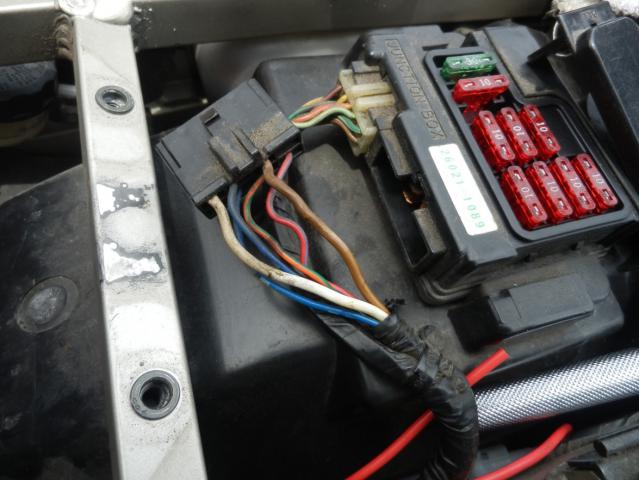

シート下のジャンクションBOXへ入る電源から取ります。

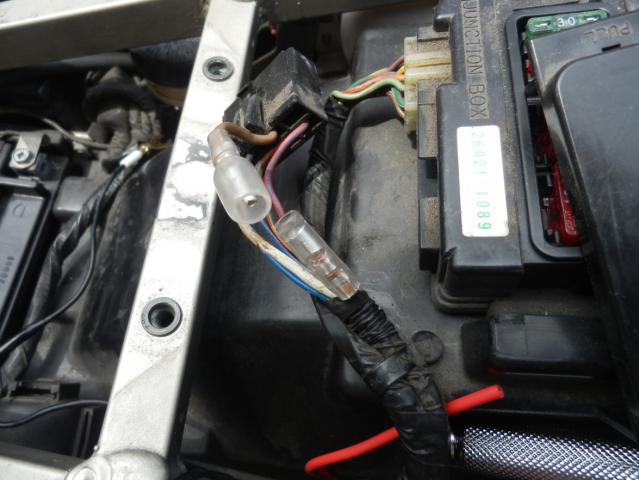

途中でちょん切ってまずは、ギボシを付けます。
これで簡単に復元可能です。

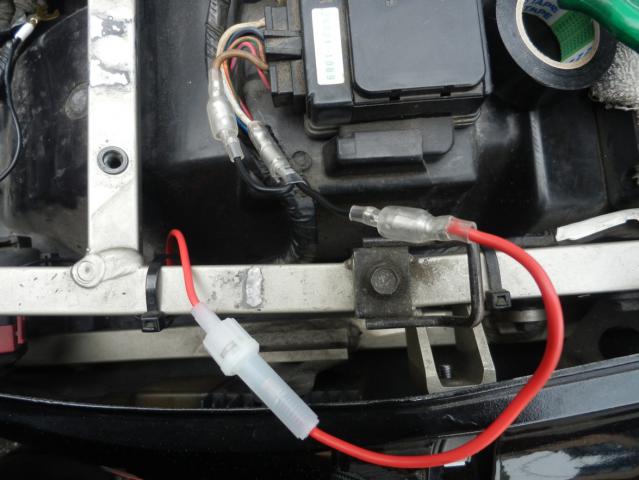

このギボシの間にY分岐をつけて、ソケット用の+電源を確保します。

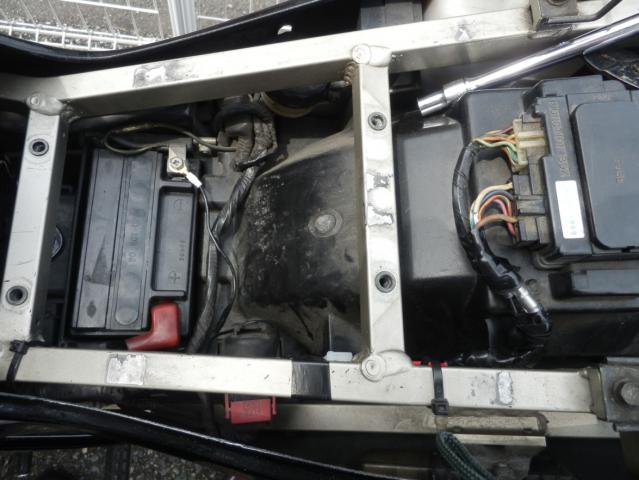

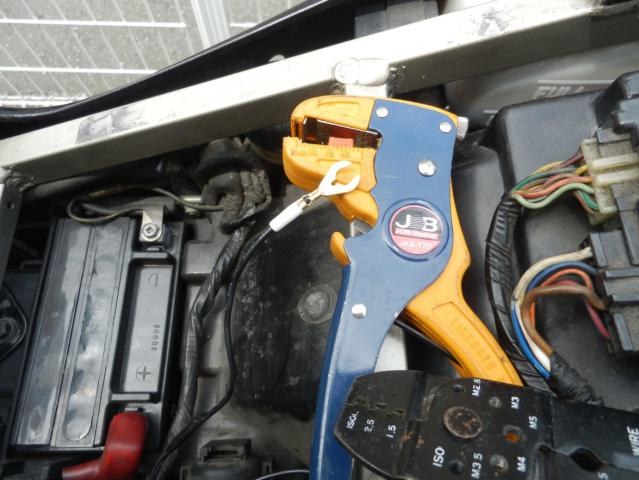

続いて-側はバッテリーへ

配線をまとめてスッキリ!?

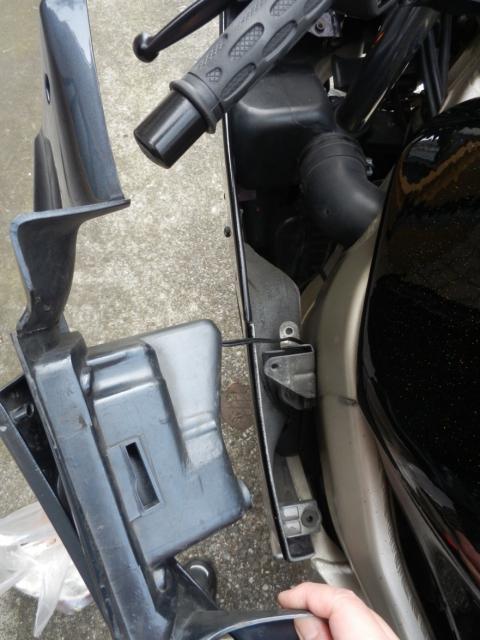

あとはインナーカウル側ですがこのままだと、
カウルを外した時に配線がピーンってなっちゃうのでー

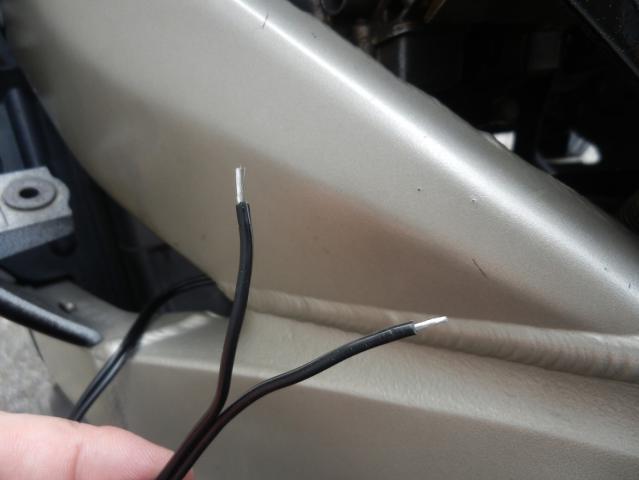

ちょん切ってー被服むいてー

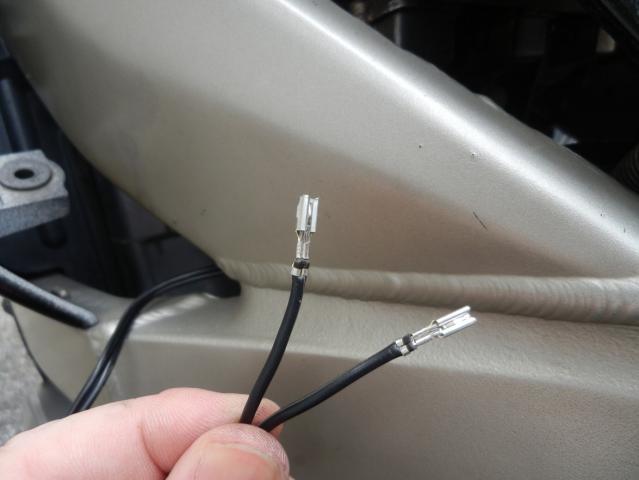

ターミナルつけてー

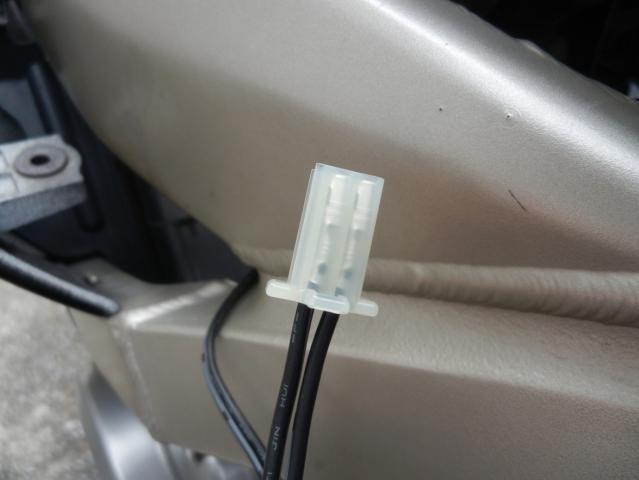

コネクターカバー被せます。

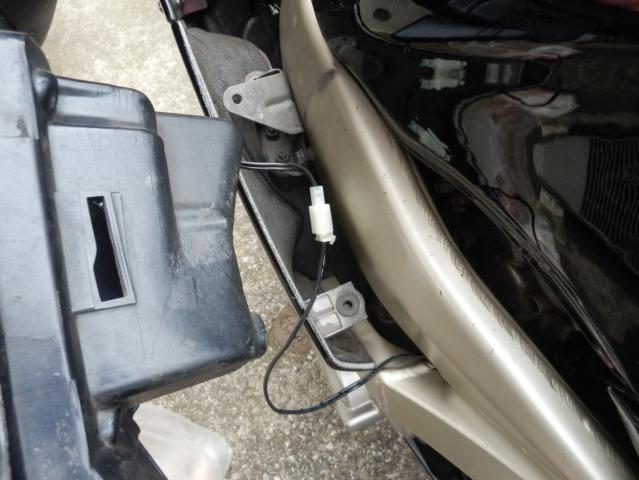

反対側もコネクター着けてーカチッと接続ー

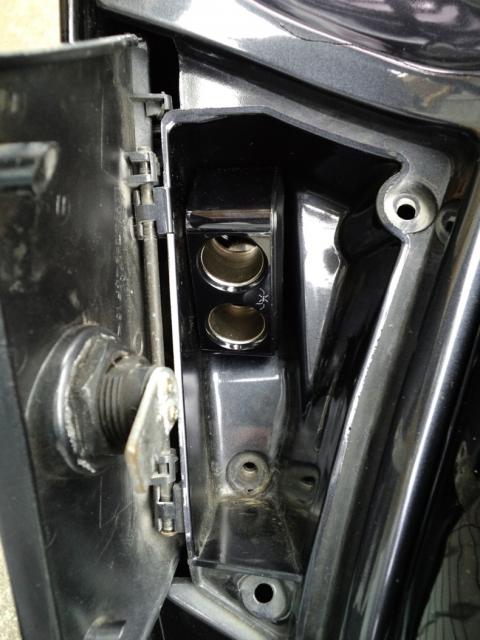

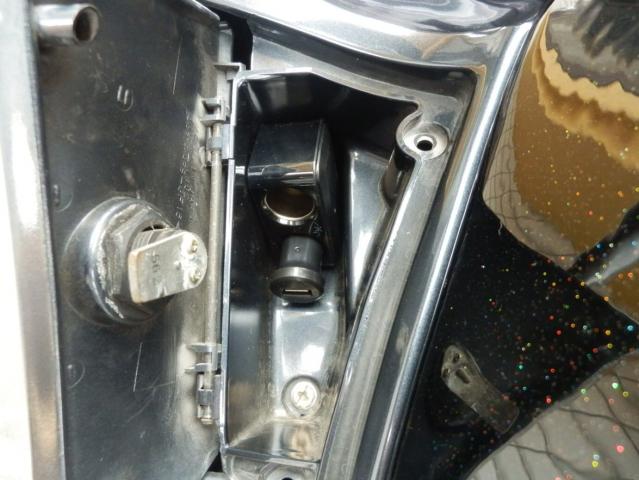

でっ、インナーカウルを戻せばーじゃ~ん!!

うーんぴったり収まってますー(^^v

でもこれでは、USBケーブルでの充電が出来ないのでー
100均でかったアダプターおば着けるとー

これで、12VとUSBの電源が取れますぞー

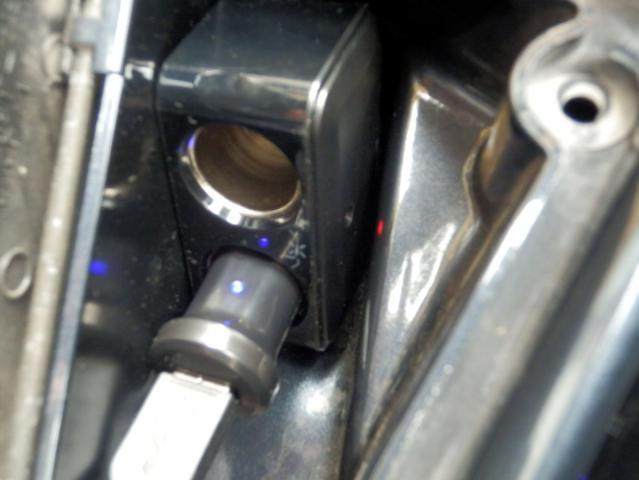

では、キーONして導通チェックします。

赤と青のLEDが点いてバッチリです。

これで、充電しながら走れますぞー

明日からのキャンプツーが楽しみじゃ・・・・

楽しみ・・・

えっ!? 雨で中止・・・orz

まぁ、備えあれば・・・で、(^^;


あと、今回のキャンプ用に装備充実のために色々とポチしたんですが・・・
今日届いた商品もあって、パッキングしてみたら・・・今のトップBOXだと・・・

全部入んないー(爆

今夜はキャンプ行かないのにパッキングで悩みそう。

んーこっちは全然備えれてないな(^^;
